前の章では、熱は配管の中を旅していることを学びました。 熱源設備を出発した熱は、水に乗って建物の中を移動しています。
しかし、熱は配管の中を流れているだけでは意味がありません。 人が感じるのは水ではなく空気だからです。
では、配管の中を旅してきた熱は、どこで空気へ受け渡されるのでしょうか。
考えてみよう
冷水配管の中には冷たい水が流れています。 でも、配管の中の水だけが冷たくても、部屋は涼しくなりません。
同じように、温水配管の中だけが暖かくても、部屋は暖まりません。
どこかで 熱を空気へ渡す場所 が必要なのです。
水だけでは人は快適になれない
水は熱を運ぶのが得意です。 しかし、人の近くまで水を送るわけにはいきません。
もし事務所の机の横を温水が流れていても、それだけでは快適にはなりません。
熱は最後に 空気へ渡される 必要があります。
熱の乗り換え駅
熱の旅を電車に例えてみましょう。
- 熱源設備は出発駅
- 配管は線路
- そして、水から空気へ乗り換える駅がある

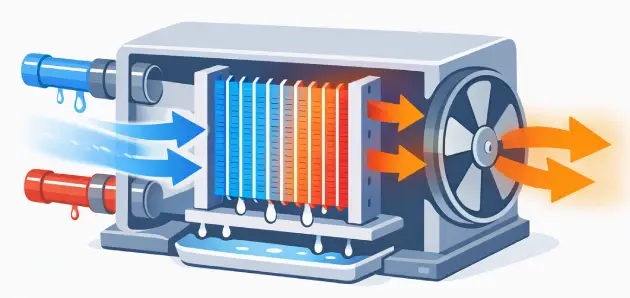

それが AHU（空調機）・FCU（ファンコイルユニット） です。
ここで熱は「水という乗り物」から「空気という乗り物」へ乗り換えます。
熱はどこで受け渡されるのだろう
AHU・FCUの中には、冷水や温水が流れる部分があります。 水と空気が直接混ざることはありませんが、熱だけが受け渡されます。
この熱の受け渡しを行う部分を 熱交換器（コイル） と呼びます。
難しい仕組みを覚える必要はありません。 まずは「水と空気が熱をやり取りする場所」と考えておきましょう。
冷房のとき
冷房では、部屋の空気は熱を持っています。 一方、冷水は熱が少ない状態です。
そのため、
- 熱は空気 → 水へ移動する
- 熱を失った空気は冷たくなる
だから部屋は涼しくなるのです。
暖房のとき
暖房では逆です。
- 温水は熱をたくさん持っている
- その熱が空気へ渡される
- 暖かくなった空気が吹出口から部屋へ送られる
私たちはその空気によって暖かさを感じています。
ここがポイント
AHU・FCUは、水の熱を空気へ受け渡す設備である。
AHU・FCUの役割
新人の頃は、AHU・FCUを見ると「風を出す機械」に見えるかもしれません。 確かに間違いではありません。
しかし、もっと大切な役割があります。
熱を受け渡すことです。
風を送ることよりも、熱を移動させることが主役なのです。
現場で考えてみよう
現場でAHU・FCUを見たら、こんなことを考えてみましょう。
- どんな水が入っているのだろう
- どんな空気が出ていくのだろう
- ここでどんな熱が移動しているのだろう
そんな見方ができると、機械の役割が急に分かりやすくなります。
ベテランは何を見ている？
ベテランは、AHU・FCUそのものではなく 熱の受け渡し を見ています。
- この空気は何度だろう
- この冷水は何度だろう
- どれだけの熱が移動しているだろう
そんなことを考えています。
だから機械単体ではなく、設備全体がつながって見えるのです。
現場で一番大切なこと
AHU・FCUなどの空調機器を見るときは、風を見るだけでは不十分です。
その風に、
- どんな熱が乗っているのか
- どこから来た熱なのか
- どこへ向かう熱なのか
そう考える習慣をつけましょう。
この章で覚えておきたいこと
- 水だけでは人は快適になれない
- 熱は最後に空気へ渡される
- AHU・FCUは熱の受け渡しをする設備である
- AHU・FCUは熱の乗り換え駅である
- 水は運ぶ役、空気は届ける役
次の章へ
ここまでで、熱は
- 熱源設備で生まれ
- 配管を通り
- AHU・FCUで空気へ渡される
ことが分かりました。
では、空気へ渡された熱はどうなるのでしょうか。 部屋の中では、熱はどのように動いているのでしょうか。 そして、なぜ同じ部屋なのに暑い場所と寒い場所ができるのでしょうか。
次の章では、「熱はどうやって人まで届く？」 について考えていきます。
