これまでの章で、私たちは
- 結露するかどうか
- 外気を入れてよいか
- 冷やすとどうなるか
といった「空気の変化」を個別に考えてきました。
では、これらを まとめて一目で判断できる方法 はないのでしょうか。
その答えが『空気線図』です。
空気線図とは？

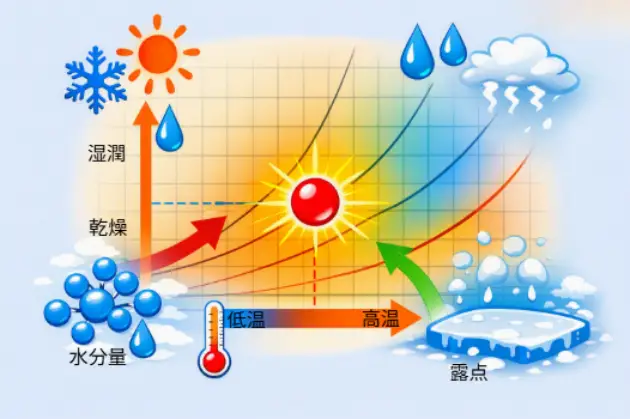

空気線図は、ざっくり言うと 横軸に温度、縦軸に水分量があり、その上に湿度の曲線が重なった「地図」 のような図です。
第10章で扱った
- 温度
- 水分量
- 湿度
これらの関係を ひとつの図の上で同時に扱える土台 になります。
さらに、空気が変化した結果を予測するためにも使われます。
一言でいうと
空気線図は、空気の状態を「1つの点」で表す道具です。
温度と湿度が分かれば、空気線図の中に「1点」として置くことができます。 その1点を見るだけで、空気の中身をまとめて読み取れるようになります。
空気線図のすごいところ
空気線図では、たった1つの点から次の情報が分かります。
- 温度
- 湿度
- 実際の水分量
- 結露しやすいかどうか（露点との関係）
- 冷やす・除湿する・外気を入れるとどう変わるか
つまり、これまでバラバラに考えていたものが 1つの図でつながる のです。
なぜ分かるのか？
空気線図には、あらかじめ
- 温度の線
- 湿度の線
- 水分量の線
- 露点の関係
がすべて描かれています。
その交点が「今の空気の状態」。 だから、別々に見ていた情報が 1つの図で統合される わけです。
イメージで考える
たとえば、25℃・湿度60％ の空気を空気線図に置くと、図の中に1つの点ができます。
この空気の絶対湿度（実際の水分量）は 約14g/m³。
この1点を見るだけで、
- 水分量はどれくらいか
- 冷やしたら結露するか
- どちらへ変化するか
といった情報をまとめて読み取れます。
実は難しくない
空気線図は複雑に見えますが、最初にやることはただ1つ。
「今の空気がどこにいるか」を見つけるだけ。
まずは1つの点を置ければ十分です。
現場での使い方
空気線図は、現場では次の流れで使われます。
- 今の状態を見る
- どの方向へ動かすかを考える
- その結果を先に確認する
これにより、
- 外気を入れてよいか
- 冷やすとどうなるか
- 結露の危険があるか
を 感覚ではなく、図で判断 できます。
空気線図は計算表ではありません。
「もし〇〇したらどうなるか」を、事前に『見える化』するための 地図 です。
冷やす・除湿する・外気を入れるといった操作を、 点の動きとして視覚的に確認できる のが最大の特徴です。
空気の動きの基本
空気線図では、操作は「点の移動」として見えます。
- 冷やす → 温度が下がる方向へ動く
- 除湿する → 水分量が減る方向へ動く
- 外気を入れる → 別の空気の状態に近づく
- 撹拌する → 状態が均一に近づく
この動きを見ることで、操作後の空気がどう変わるかを 事前に予想 できます。
ここが重要
空気線図は、
「状態」と「変化」を同時に見られる道具。
感覚ではなく、根拠をもって判断できるようになります。
この章で覚えておきたいこと
- 空気線図は空気の状態を「1点」で表す
- 1点から多くの情報が読み取れる
- 点の動きで空気の変化が分かる
- 操作は「点の移動」として考えられる
- 感覚ではなく根拠で判断できる
ポイント：空気線図は「空気の状態と未来を見えるようにする道具」です。
次の章へ
ここまでで、空気線図が 空気の状態をまとめて見て、先の変化まで考えるための道具 だということが分かりました。
次の章では、いよいよ
空気線図をどう読むのか？ を具体的に見ていきます。
