空調自動制御（計装）の現場では、温度と湿度の理解は「基礎中の基礎」です。
しかし実際には、湿度＝水分量と誤解されることが多く、湿り空気の本質が正しく理解されていない場面をよく見かけます。
この記事では、計装（空調自動制御）目線で、乾球温度・絶対湿度・相対湿度の関係をできるだけわかりやすく解説します。
湿り空気の基礎が分かると、空気線図や露点温度の理解、さらには制御ロジックの安定化にもつながります。
そもそも湿度（相対湿度）が示しているのは 水分量そのものではなく「割合」 です。
同じ湿度60％でも、20℃と30℃では空気中に含まれる水蒸気量はまったく異なります。
つまり、湿度の数字だけを見ても 「空気がどれだけ湿っているか」 は判断できません。
湿り空気は、温度・水蒸気量・飽和水蒸気量 が複雑に絡み合う世界です。
そのため湿度を正しく扱うには、乾球温度・絶対湿度・相対湿度 の3つを切り分けて理解することが欠かせません。
■空調自動制御では、この3つの理解が必須
空調制御の現場では、次のような判断や制御がすべてこの3要素を前提に成り立っています。
- センサーの選定
- 加湿・除湿の制御点設定
- 外気処理の判断
- 露点温度の管理
相対湿度だけを見て判断してしまうと、
- 湿度が安定しない
- 再熱が暴れる
- 外気冷房の切り替えを誤る
など、現場でよくあるトラブルにつながります。
■本記事で整理する「湿り空気の3つの基本量」
この記事では、空調自動制御の視点から、湿り空気を扱う上で絶対に外せない次の3つを、初心者でも理解できるように丁寧に整理します。
- 乾球温度
- 絶対湿度（＝本当の水分量）
- 相対湿度（＝割合）
この3つの関係が分かると、湿度の「正体」が一気にクリアになり、空気線図や露点温度の理解にも自然とつながっていきます。
乾球温度（Dry-bulb Temperature）とは何か
乾球温度とは、空気中の水分量に影響されない 『純粋な空気の温度』 のことです。
私たちが普段見ている温度計（室温計・温度センサー）が示しているのは、この乾球温度です。
空調自動制御では、湿り空気を扱う際の「基準となる温度」が乾球温度であり、湿度計算・露点計算・空気線図の読み取りなど、すべての起点になる値 です。
乾球温度が示しているもの
- 空気そのものの温度
- 水蒸気量に左右されない温度
- 熱交換（冷却・加熱）の計算基準
乾球温度は、空気中の水蒸気量が多くても少なくても変わりません。
たとえば、同じ25℃でも「湿度20％の部屋」と「湿度80％の部屋」で乾球温度は同じ25℃です。
なぜ乾球温度が重要なのか
空調制御では、次のような判断がすべて乾球温度を基準に行われます。
- 冷房・暖房の制御点
- 外気冷房の切り替え
- 熱交換器の能力計算
- 露点温度の算出（＝結露リスクの判断）
特に露点温度は、乾球温度と絶対湿度から一意に決まるため、乾球温度を正しく理解していないと湿度制御は成立しません。
乾球温度は「湿り空気の座標軸」
湿り空気の世界を地図に例えるなら、
- 横軸（X軸）が 乾球温度
- 縦軸（Y軸）が 絶対湿度
です。
この2つが決まれば、相対湿度や露点温度、比エンタルピーなど、湿り空気の状態量がすべて決まっていきます。
つまり乾球温度は、湿り空気を理解するための 『基準点』 であり、空調自動制御における最も重要な温度と言えます。
絶対湿度（Absolute Humidity）とは何か
絶対湿度とは、空気中に実際に含まれている水蒸気の『質量そのもの』を表す指標 です。
単位は g/m³（空気1m³あたりの水蒸気量） または g/kgDA（乾き空気1kgあたりの水蒸気量） が使われます。
空調自動制御や空気線図の世界では、より本質的な指標である g/kgDA （kg/kgDA）が一般的です。
絶対湿度が示しているもの
- 空気中に含まれる水蒸気の「本当の量」
- 温度に依存しない水蒸気量
- 湿り空気の状態を決める最も重要な基礎量
相対湿度と違い、絶対湿度は 温度が変わっても値が変わりません。
そのため、湿り空気を正しく扱うための『基準軸』として非常に重要です。
絶対湿度が重要な理由
湿度の「正体」は絶対湿度で決まる
同じ湿度60％でも、
- 20℃ → 約8.7 g/kg
- 30℃ → 約18 g/kg
と、空気中の水蒸気量は倍以上違います。
つまり、湿度（％）だけでは湿気の多さは判断できない。
湿り空気の本質は、絶対湿度を見ないと分かりません。
外気導入の判断は絶対湿度が唯一の正解
空調制御では、外気を入れるべきかどうかを判断する際に、
- 外気の絶対湿度
- 室内の絶対湿度
を比較します。
外気の絶対湿度 < 室内の絶対湿度 → 外気導入すべき
外気の絶対湿度 > 室内の絶対湿度 → 外気導入NG
相対湿度で判断すると、ほぼ確実に誤ります。
露点温度は「乾球温度 × 絶対湿度」で決まる
露点温度は、
- 乾球温度
- 絶対湿度
の2つが決まれば一意に求まります。
つまり、結露リスクの判断も絶対湿度がなければ成立しません。
絶対湿度は「湿り空気の縦軸」
湿り空気を地図に例えると、
- 横軸（X軸）＝乾球温度
- 縦軸（Y軸）＝絶対湿度
です。
この2つが決まれば、相対湿度・露点温度・比エンタルピーなど、湿り空気の状態量がすべて決まっていきます。
つまり絶対湿度は、湿り空気を理解するための 『本質的な指標』 であり、空調自動制御における湿度制御の中心となる値です。

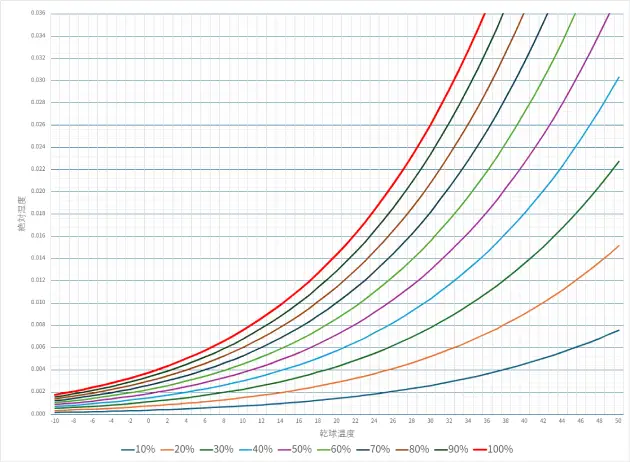

Excel 図で絶対湿度が一目でわかる
この Excel グラフは、温度 × 相対湿度 → 絶対湿度を可視化した『簡易空気線図』です。
厳密な空気線図ほどの精度はありませんが、湿り空気の基本原理を理解するには十分な近似精度 を持っています。
このグラフでは、次の3つの要素を同時に確認できます。
- 横軸：乾球温度（℃）
- 縦軸：絶対湿度（kg/kgDA）
- 曲線：相対湿度（％）
この図を見ると、湿度の「正体」が直感的に理解できます。
たとえば、同じ湿度60％（黄緑線）でも、温度が変われば空気中の水蒸気量はまったく違う ことが一目で分かります。
右に行くほど（温度が高いほど）空気が保持できる飽和水蒸気量は大きくなります。
図から読み取れる本質
この Excel 図が優れているのは、湿り空気の本質が「視覚的に」理解できる点です。
温度が上がるほど、空気が保持できる水蒸気量は急増する
飽和水蒸気量は温度に対して指数関数的に増えるため、高温ほど、空気は大量の水蒸気を保持できる ようになります。
同じ相対湿度でも、温度が違えば絶対湿度はまったく違う
湿度60％でも、
- 20℃ → 水蒸気量は少ない
- 30℃ → 水蒸気量は倍近くになる
つまり、湿度（％）だけでは湿気の多さは判断できない。
湿度曲線（10〜100％）は、空気線図の湿度曲線そのもの
Excel で描いた曲線は、空気線図の「相対湿度曲線」と同じ形状です。
そのため、空気線図の基礎を理解するための「入口」として非常に有効です。
相対湿度（Relative Humidity）とは何か
相対湿度とは、空気が保持できる最大水蒸気量（＝飽和水蒸気量）に対して、今どれだけ水蒸気が入っているかを示す『割合』 のことです。
式で表すと、次のようになります。
相対湿度（％）＝（実際の水蒸気量 ÷ 飽和水蒸気量）× 100つまり相対湿度は、水蒸気の『量』ではなく『比率』 を表す指標です。
相対湿度が示しているもの
- 空気が保持できる最大水蒸気量に対する割合
- 温度に依存して変化する「相対的な値」
- 空気中の水蒸気量そのものではない
このため、同じ湿度60％でも、温度が違えば空気中の水蒸気量はまったく異なります。
相対湿度が誤解されやすい理由
数字が「湿気の多さ」を直接表しているように見える
湿度60％と聞くと、「湿気が多い」と感じがちですが、実際には 温度が変われば同じ60％でも水蒸気量は大きく変わる ため、『湿気の多さ』を判断する指標としては不十分です。
温度が変わるだけで湿度が変わる
水蒸気量が変わっていなくても、
- 温度が上がる → 飽和水蒸気量が増える → 相対湿度は下がる
- 温度が下がる → 飽和水蒸気量が減る → 相対湿度は上がる
この性質が、現場で湿度制御が安定しない原因にもなります。
『量』ではなく『割合』なので、制御指標として不安定
空調制御では、相対湿度だけを使うと
- 再熱が暴れる
- 加湿・除湿が過剰に動く
- 外気冷房の判断を誤る
といったトラブルにつながりやすい。
相対湿度は「湿り空気の状態を示す補助指標」
湿り空気の本質は 絶対湿度（＝水蒸気の量） で決まります。
相対湿度は、乾球温度と絶対湿度が決まったときに『結果として決まる値』です。
湿り空気の座標で表すと、
- 横軸：乾球温度
- 縦軸：絶対湿度
- 曲線：相対湿度（％）
となり、相対湿度は『曲線』として表現される補助的な指標です。
相対湿度の正しい使い方
相対湿度は、
- 人の体感
- 快適性
- 結露リスクの目安
- 空気線図の読み取り
といった用途では非常に有用です。
しかし、制御ロジックの判断指標として使うべきなのは絶対湿度 です。
相対湿度はあくまで「結果としての割合」であり、湿り空気の本質を示す値ではありません。
湿り空気の本質は「乾球温度 × 絶対湿度」で決まる
ここまで、湿り空気を理解するための3つの基本量、乾球温度・絶対湿度・相対湿度 を整理してきました。
ポイントを振り返ると、
- 乾球温度：湿り空気の「基準軸」となる温度
- 絶対湿度：空気中の水蒸気の「本当の量」
- 相対湿度：飽和水蒸気量に対する「割合」であり、量ではない
湿り空気の状態は、乾球温度（横軸） × 絶対湿度（縦軸）が決まればすべてが決まります。
相対湿度はその結果として決まる「曲線」であり、湿り空気の本質を示す値ではありません。
この3つの関係が理解できると、
- 湿度の数字に振り回されない
- 空気線図が読める
- 露点温度の意味が腑に落ちる
- 空調制御の判断が安定する
といったメリットが一気に手に入ります。
次の記事（応用編）では、実際の空調制御にどう使うのかを解説します
基礎編で「湿り空気の正体」がつかめたところで、次の応用編では、いよいよ 実務でどう使うか に踏み込みます。
基礎を押さえた今だからこそ、これらの制御ロジックが『スッと理解できる』ようになります。
